Item number: 0101475
38 Variants

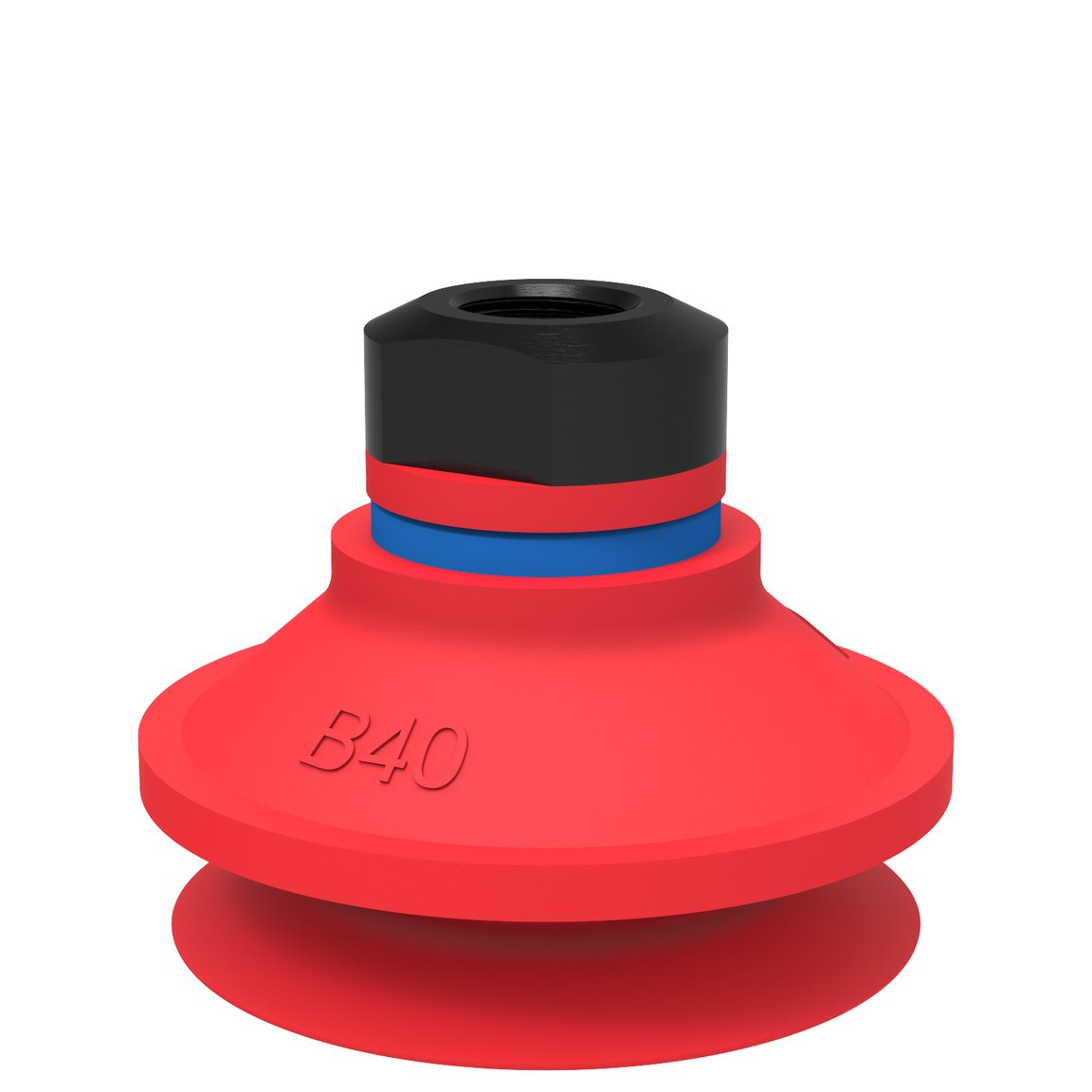

Suction cup B40 Silicone, 1/8" NPSF female, with mesh filter
Plusieurs ventouses à 1½ soufflets, placées sur un même appareil de levage, peuvent saisir des objets ayant des hauteurs et des formes variables. Les soufflets...
Read more
Login or create account to access all our content and features!
Variants
0101105
0101106
0101456
0101457
0101458
0101459
0101460
0101461
0101462
0101463
0101464
0101466
0101467
0101469
690923_1
0101471
0101472
0101473
0101474
0101475
0101476
0101477
0108081
0108082
0108169
0108170
0109843
0110337
9907166
9908658
9906571
9908774
9908775
9908776
9908777
9908778
9908779
9908780
Features
- Conviennent lorsqu'une compensation de niveau est nécessaire. L'action des soufflets permet de manutentionner des objets dont l'état de surface et la hauteur peuvent être différents, comme par exemple le carton ondulé.
- Permettent la séparation de pièces minces.
- Autorisent uniquement la manutention d'objets légers lorsque la force de levage est parallèle à la surface de contact.
Logistique et entreposage
Emballage et conditionnement
General
Matériaux
Silicone (SIL)
Characteristics
Tôle sèche , Pièces plastiques moulées par injection
Modèle de ventouse
B
Volume
15 cm³
Masse, mini
10 g
Fitting
Options de fixation
Filtre maille
Tailles des fixations
1/8"
Genre de la fixation
Femelle
Type de fixation
Filetage NPSF
Dimension
Hauteur
36 mm
Diamètre extérieur, mini
43 mm
Performance - lifting forces
B40
20 -kPa
22 N
17,1 N
60 -kPa
39 N
26,3 N
90 -kPa
49 N
30,5 N
Material
Nom
Silicone, SIL 50° Shore A
Couleur
Red
Temperature
-40 - 392 °F
Dureté
50 °Shore A
Material resistance
Alcool
++
Acides concentrés
-
Éthanol
n/a
Hydrolyse
+
Méthanol
n/a
Huiles
-
Oxydation
+++
Pétrole
-
Résistance à l’usure
++
+++
