Item number: 0101649
40 Variants

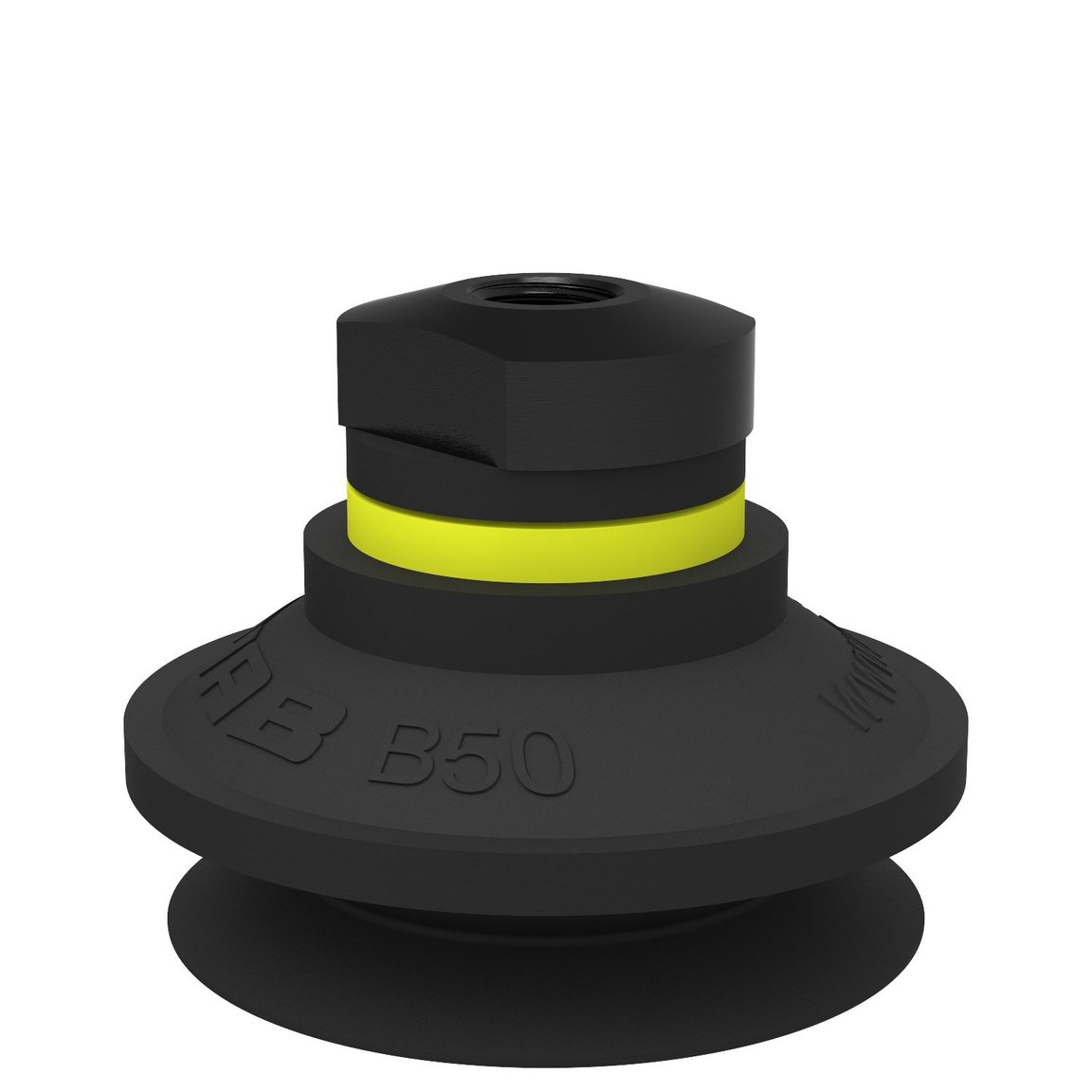

Suction cup B50 Nitrile-PVC, 1/8" NPSF female, with mesh filter
Login or create account to access all our content and features!
Variants
- 0101107
- 0101108
- 0101630
- 0101631
- 0101632
- 0101633
- 0101634
- 0101635
- 0101636
- 0101637
- 0101638
- 0101639
- 0101640
- 0101643
- 0101644
- 0101645
- 0101646
- 0101647
- 0101648
- 0101649
- 0101650
- 0101651
- 0101652
- 0101653
- 0108165
- 0108171
- 0108172
- 0108173
- 0111063
- 3150028SA
- 9908740
- 9906290
- 9908627
- 9908789
- 9908790
- 9908791
- 9908796
- 9908792
- 9908793
- 9908794
Features
- Adecuada para ajuste de nivel. Varias ventosas en un mecanismo de elevación pueden manipular objetos con diferentes alturas y formas, por ejemplo, placas corrugadas o acanaladas.
- Movimiento de elevación para separar los artículos pequeños.
- Sólo los objetos de peso ligero deben ser manejados cuando la fuerza de elevación es paralela a la superficie, para lograr precisión y seguridad en el movimiento de elevación.
Logística y almacenamiento
Embalaje
General
Material
Nitrilo-PVC (NPV)
Characteristics
Chapa metálica seca , Piezas de moldeo por inyección de plástico
Modelo de ventosa
B
Volumen
32 cm³
Peso, mín.
20 g
Fitting
Opciones de conexión
Filtro de red
Tamaño de conexión
1/8"
Modelo de conexión
Hembra
Modelo de conexión
Rosca NPSF
Dimension
Altura
44.3 mm
Exterior Dimensiones, accionado
60 mm
Exterior Dimensiones, mín.
53.7 mm
Performance - lifting forces
B50
20 -kPa
33 N
24,2 N
60 -kPa
65 N
51,2 N
90 -kPa
82 N
60,8 N
Material
Nombre
Nitrile-PVC (NPV)
Color
Black
Temperature
32 - 194 °F
Dureza
50 °Shore A
Material resistance
Alcohol
++
Ácidos concentrados
+
Etanol
n/a
Hidrólisis
++
Metanol
n/a
Aceite
+++
Oxidación
++
Gasolina
+++
Resistencia al desgaste
+++
++
