Item number: 0109854
6 Variants

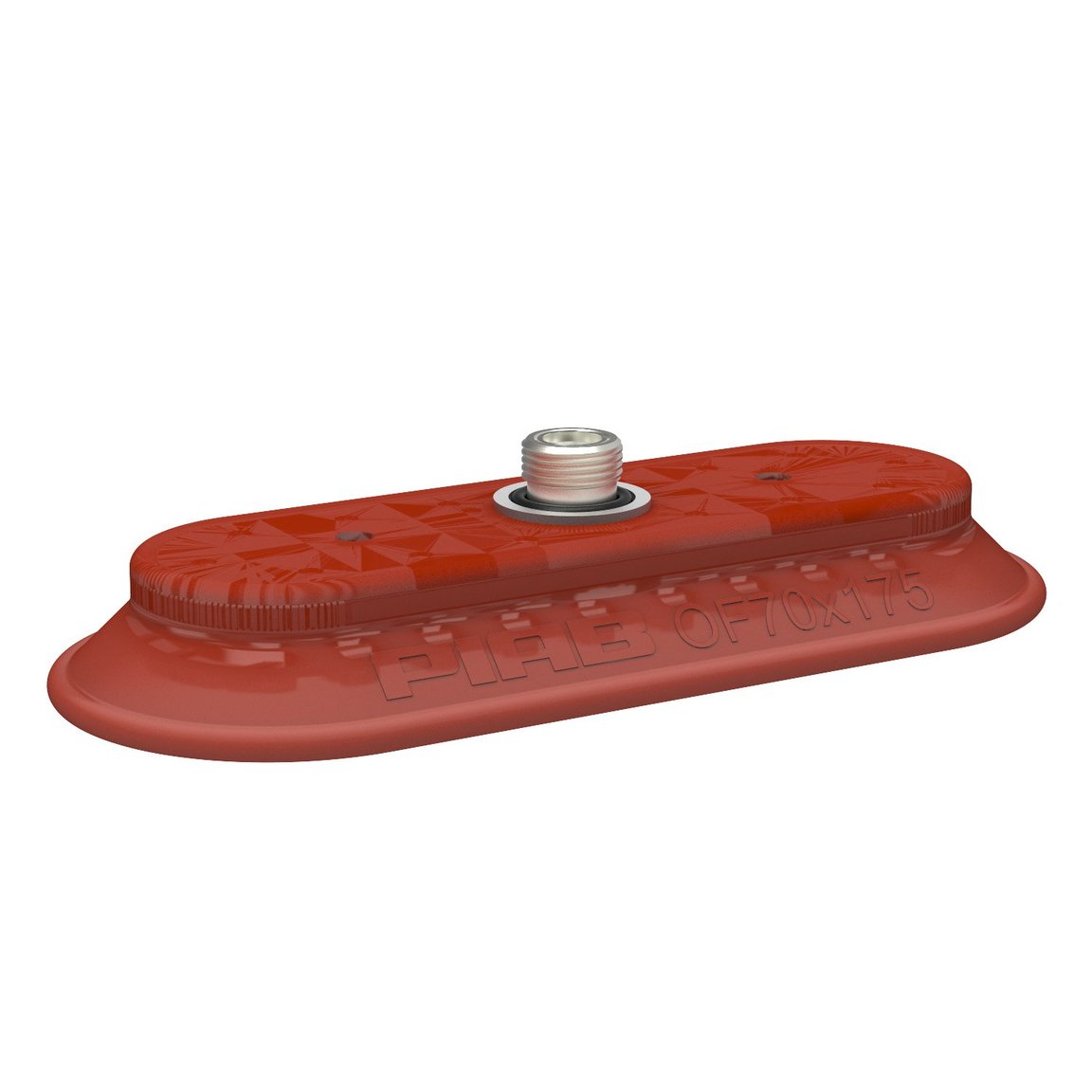

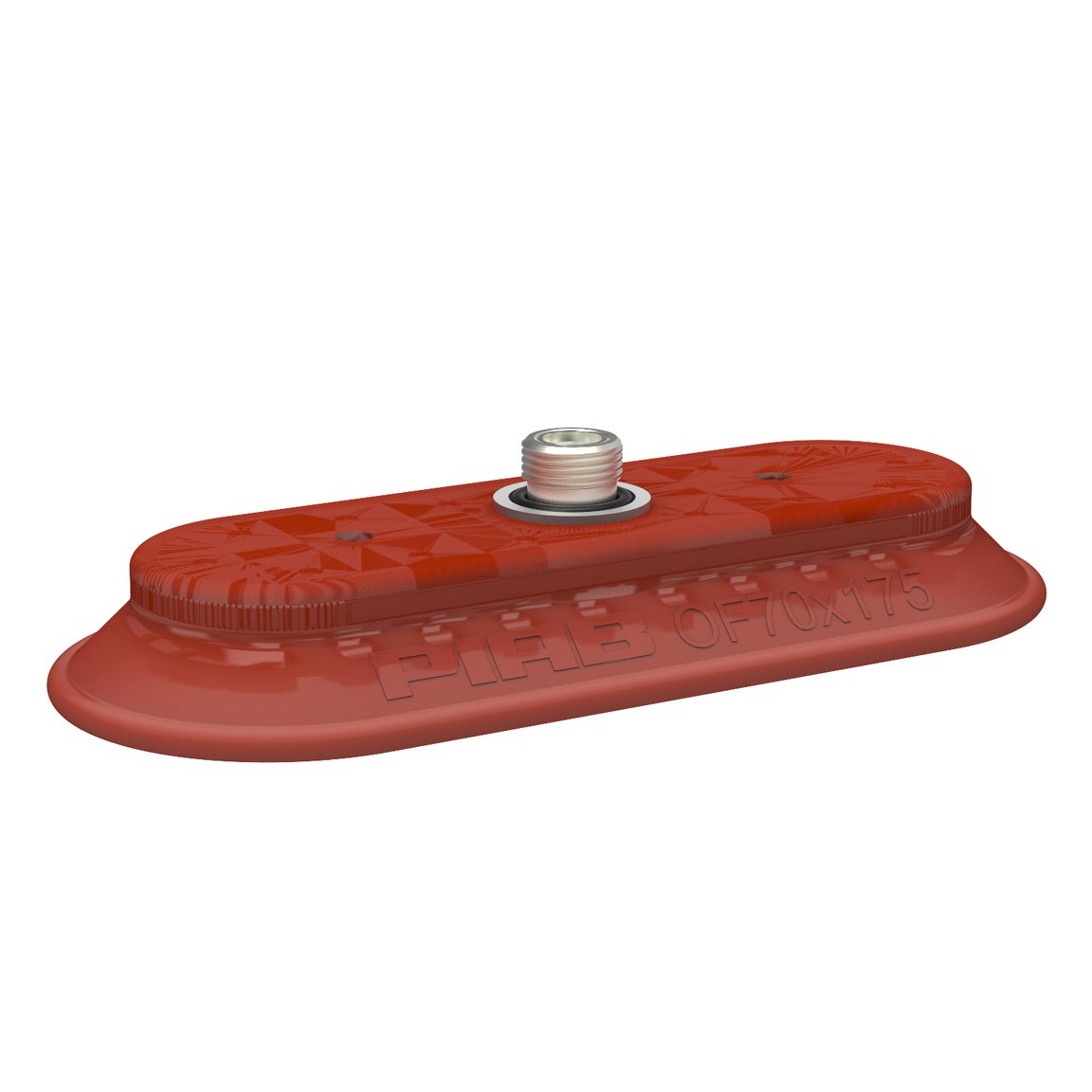

Suction cup OF70x175P Polyurethane 40, thread insert G3/8" male, with mesh filter
Login or create account to access all our content and features!
Variants
- 0108264
- 0108671
- 0109854
- 0109855
- 0109910
- 0109911
Features
- Adecuada para superficies planas y ásperas.
- Buena estabilidad y poco movimiento inherente.
- Recomendada cuando la fuerza de elevación es paralela a la superficie del objeto.
- Los refuerzos interiores impiden que los objetos finos o sensibles sean deformados y proporcionan una fricción adicional cuando la fuerza de elevación es paralela a la superficie.
- Las ventosas DURAFLEX®, fabricadas en un material especialmente desarrollado, ofrecen la elasticidad de la goma y la resistencia al desgaste del poliuretano. Este material no deja marcas.
Automoción
- Ensamblaje de componentes para revestimiento interior y exterior
Embalaje
- Montaje y apertura/cierre de cajas de cartón
- Alimentación de cartón rotativo
- Alimentación de láminas antideslizantes
- Conformado y carga/descarga de bandejas
- Cajas y otros envases
- Recogida, colocación y empaquetado robotizados
- Alimentación y clasificación de tarjetas/tapas
General
Material
Poliuretano (PU)
Characteristics
Chapa metálica seca , Corrugado / cartón , Piezas de moldeo por inyección de plástico
Modelo de ventosa
OF
Volumen
80 cm³
Peso, mín.
193 g
Fitting
Opciones de conexión
Filtro de red
Tamaño de conexión
3/8"
Modelo de conexión
Macho
Modelo de conexión
Rosca G
Dimension
Altura
35 mm
Longitud
180 mm
Exterior Dimensiones, mín.
180 mm
Amplitud
75 mm
Performance - lifting forces
OF70x175P PU40
20 -kPa
190 N
170 N
60 -kPa
530 N
440 N
90 -kPa
785 N
630 N
Material
Nombre
Polyurethane (PU40)
Color
RedTransparent
Temperature
50 - 122 °F
Dureza
40 °Shore A
Material resistance
Alcohol
n/a
Ácidos concentrados
+
Etanol
+
Hidrólisis
+
Metanol
-
Aceite
+++
Oxidación
-
Gasolina
+
Resistencia al desgaste
+++
+++
