Item number: 0109853
6 Variants

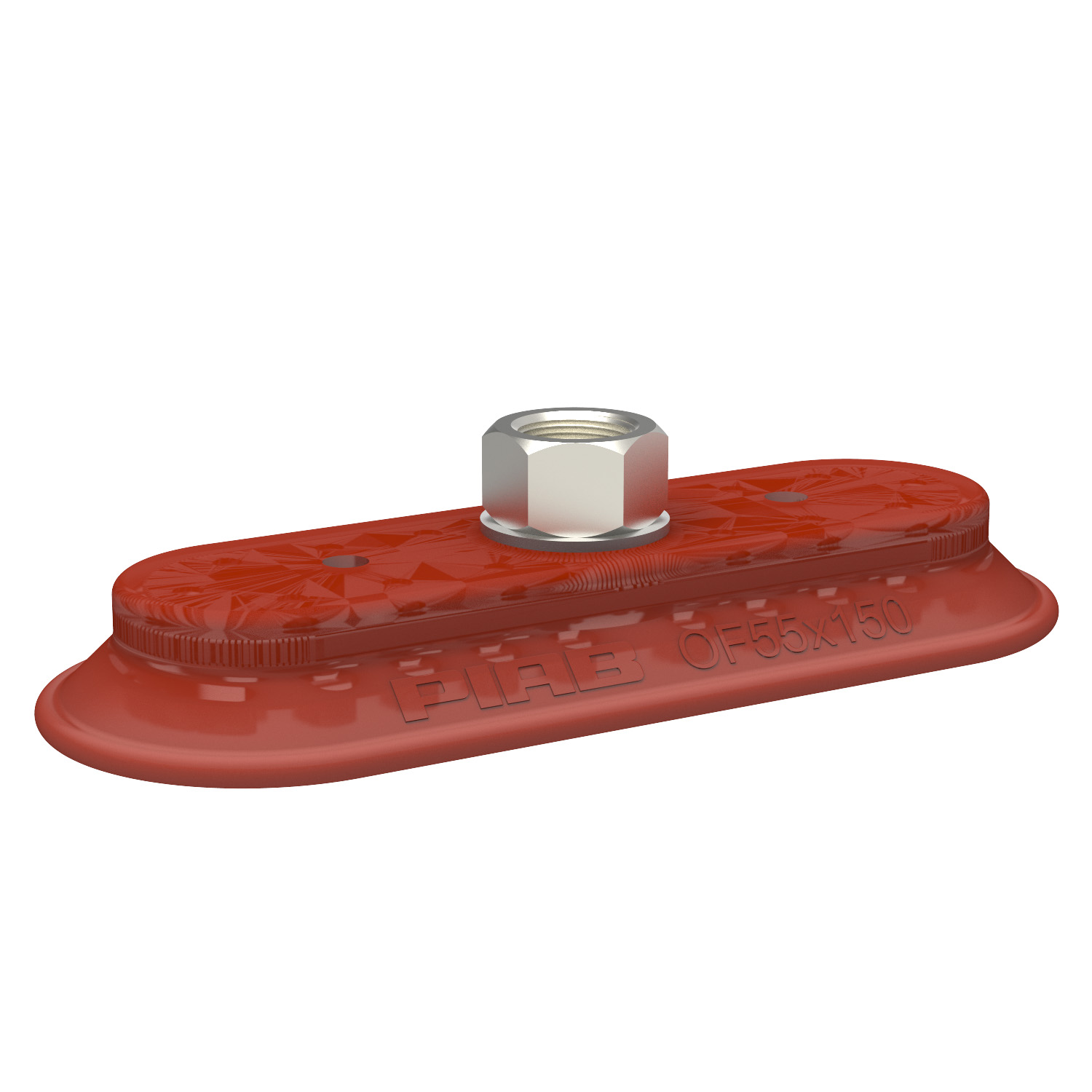

Suction cup OF55x150P Polyurethane 40, 3/8" NPSF female
Login or create account to access all our content and features!
Variants
- 0108030
- 0108036
- 0109852
- 0109853
- 0109908
- 0109909
Features
- Adecuada para superficies planas y ásperas.
- Buena estabilidad y poco movimiento inherente.
- Recomendada cuando la fuerza de elevación es paralela a la superficie del objeto.
- Los refuerzos interiores impiden que los objetos finos o sensibles sean deformados y proporcionan una fricción adicional cuando la fuerza de elevación es paralela a la superficie.
- Las ventosas DURAFLEX®, fabricadas en un material especialmente desarrollado, ofrecen la elasticidad de la goma y la resistencia al desgaste del poliuretano. Este material no deja marcas.
Automoción
- Ensamblaje de componentes para revestimiento interior y exterior
Embalaje
- Montaje y apertura/cierre de cajas de cartón
- Alimentación de cartón rotativo
- Alimentación de láminas antideslizantes
- Conformado y carga/descarga de bandejas
- Cajas y otros envases
- Recogida, colocación y empaquetado robotizados
- Alimentación y clasificación de tarjetas/tapas
General
Material
Poliuretano (PU)
Characteristics
Chapa metálica seca , Corrugado / cartón , Piezas de moldeo por inyección de plástico
Modelo de ventosa
OF
Volumen
37 cm³
Peso, mín.
109 g
Fitting
Opciones de conexión
Ninguno
Tamaño de conexión
3/8"
Modelo de conexión
Hembra
Modelo de conexión
Rosca NPSF
Dimension
Altura
34 mm
Longitud
154 mm
Exterior Dimensiones, mín.
154 mm
Amplitud
59 mm
Performance - lifting forces
OF55x150P PU40
20 -kPa
131 N
155 N
60 -kPa
366 N
350 N
90 -kPa
527 N
455 N
Material
Nombre
Polyurethane (PU40)
Color
RedTransparent
Temperature
50 - 122 °F
Dureza
40 °Shore A
Material resistance
Alcohol
n/a
Ácidos concentrados
+
Etanol
+
Hidrólisis
+
Metanol
-
Aceite
+++
Oxidación
-
Gasolina
+
Resistencia al desgaste
+++
+++
