Item number: 0212799
10 Variants

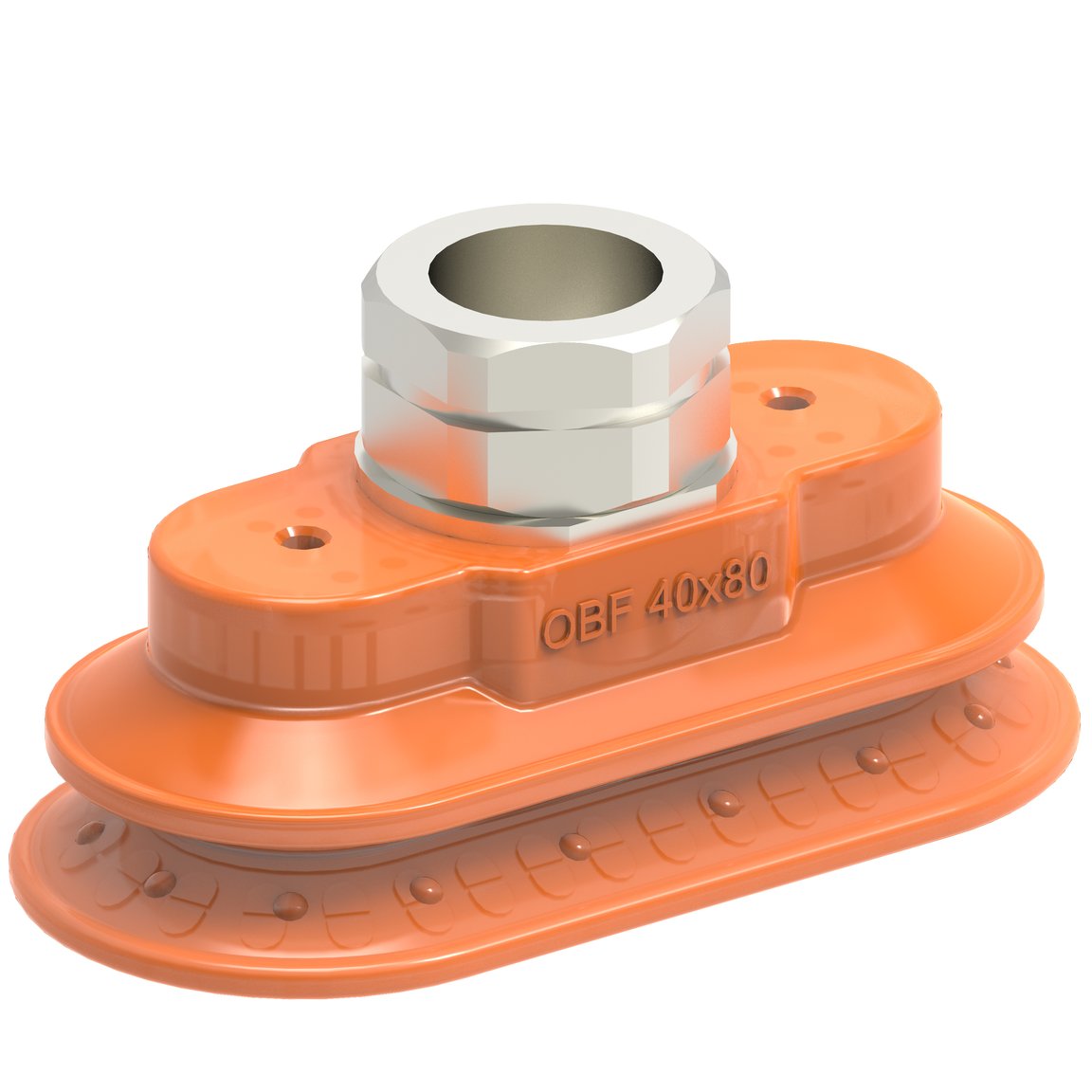

Suction cup OBF40X80P Polyurethane 60, 3/8" NPT female
Login or create account to access all our content and features!
Variants
- 0212799
- 0212801
- 0212802
- 0212792
- 0211404
- 0213930
- 0213924
- 0213916
- 0213920
- 0242505
Features
- Ventosas de fricción diseñadas especialmente para la manipulación de superficies recubiertas de aceite como láminas de metal para el proceso de estampado.
- El desgaste normal en la ventosa de fricción no afectará el rendimiento a largo plazo de las fuerzas paralelas.
- Mejor opción si se usa > 0,1g/m2 aceite de prensa en la lámina.
- Gracias a la mayor fricción del material, las ventosas pueden soportar grandes fuerzas paralelas en superficies aceitosas, típicamente de 2 a 4 veces más que las ventosas convencionales.
- El diseño "OBF" es adecuado para manipular objetos alargados con superficies planas o curvas como las partes que se encuentran en la industria automotriz.
- Puede manipular objetos con diferencias de altura.
- Opción de conexión, G3/8" macho, con una función giratoria anterior a la fijación, para facilitar el posicionamiento de la ventosa ovalada.
- Las ventosas DURAFLEX®, fabricadas de un material especial, ofrecen la elasticidad de la goma y la resistencia al desgaste del poliuretano. Este material no deja marcas en los objetos manipulados.
Automoción
- Marcos y laterales
- Desapilado
- Herramientas ergonómicas para manipulación de puertas
- Instalación y ensamblaje de depósitos de combustible
- Ensamblaje e instalación de vidrio
General
Material
Poliuretano (PU)
Characteristics
Chapa metálica aceitosa
Modelo de ventosa
OBF
Volumen
22.36 cm³
Peso, mín.
61.6 g
Fitting
Material
Brass
Opciones de conexión
Ninguno
Tamaño de conexión
3/8"
Modelo de conexión
Hembra
Modelo de conexión
Rosca NPT
Dimension
Altura (total height)
39.6 mm
Altura 2 (actuated total height)
31.2 mm
Longitud
79.3 mm
Longitud, accionado
80.5 mm
Amplitud
40.1 mm
Amplitud, accionado
39.1 mm
Performance - lifting forces
OBF40x80P Dry metal sheet
60 -kPa
72 N
44 N
90 -kPa
106 N
54 N
Performance - lifting forces
OBF40x80P Oily steel plate
60 -kPa
72 N
25 N
90 -kPa
102 N
32 N
Material
Nombre
Polyurethane (PU60)
Color
Orange
Temperature
50 - 122 °F
Dureza
60 °Shore A
Material resistance
Alcohol
n/a
Ácidos concentrados
+
Etanol
+
Hidrólisis
+
Metanol
-
Aceite
+++
Oxidación
-
Gasolina
+
Resistencia al desgaste
+++
+++
