Item number: 0121437
7 Variants

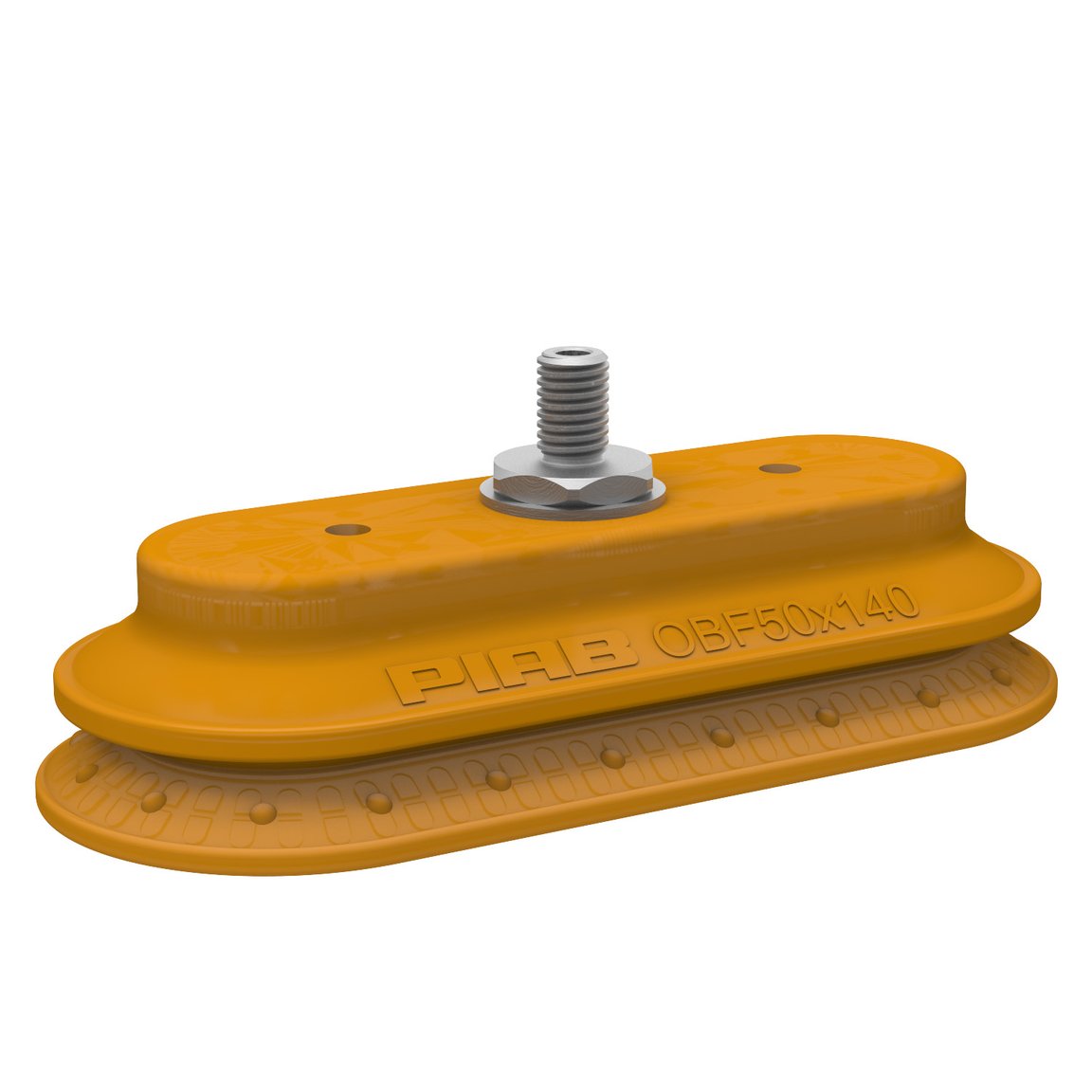

Suction cup OBF50x140P Polyurethane 55/60, M10x1.5 male
Login or create account to access all our content and features!
Variants
- 0122288
- 0119125
- 0121437
- 0119127
- 0213931
- 0213917
- 0213921
Features
- Ventosas de fricción diseñadas especialmente para la manipulación de superficies recubiertas de aceite como láminas de metal para el proceso de estampado.
- El desgaste normal en la ventosa de fricción no afectará el rendimiento a largo plazo de las fuerzas paralelas.
- Mejor opción si se usa > 0,1g/m2 aceite de prensa en la lámina.
- Gracias a la mayor fricción del material, las ventosas pueden soportar grandes fuerzas paralelas en superficies aceitosas, típicamente de 2 a 4 veces más que las ventosas convencionales.
- El diseño "OBF" es adecuado para manipular objetos alargados con superficies planas o curvas como las partes que se encuentran en la industria automotriz.
- Puede manipular objetos con diferencias de altura.
- Opción de conexión, G3/8" macho, con una función giratoria anterior a la fijación, para facilitar el posicionamiento de la ventosa ovalada.
- Las ventosas DURAFLEX®, fabricadas de un material especial, ofrecen la elasticidad de la goma y la resistencia al desgaste del poliuretano. Este material no deja marcas en los objetos manipulados.
Automoción
- Marcos y laterales
- Desapilado
- Herramientas ergonómicas para manipulación de puertas
- Instalación y ensamblaje de depósitos de combustible
- Ensamblaje e instalación de vidrio
General
Material
Poliuretano (PU)
Characteristics
Chapa metálica aceitosa
Modelo de ventosa
OBF
Volumen
95 cm³
Peso
172 - 190 g
Fitting
Opciones de conexión
Ninguno
Tamaño de conexión
M10×1.5
Modelo de conexión
Macho
Modelo de conexión
Rosca M
Dimension
Altura
40.5 mm
Longitud
157 mm
Amplitud (1)
68 mm
Performance - lifting forces
OBF50x140P Oily steel plate
60 -kPa
246 N
271 N
90 -kPa
372 N
347 N
Performance - lifting forces
OBF50x140P Dry metal sheet
60 -kPa
325 N
328 N
90 -kPa
438 N
415 N
Material
Nombre
Polyurethane (PU60)
Color
GreenTransparent
Temperature
50 - 122 °F
Dureza
60 °Shore A
Material
Nombre
Polyurethane (PU55)
Color
Orange
Temperature
50 - 122 °F
Dureza
55 °Shore A
Material resistance
Alcohol
n/a
Ácidos concentrados
+
Etanol
+
Hidrólisis
+
Metanol
-
Aceite
+++
Oxidación
-
Gasolina
+
Resistencia al desgaste
+++
+++
Material resistance
Alcohol
n/a
Ácidos concentrados
+
Etanol
+
Hidrólisis
+
Metanol
-
Aceite
+++
Oxidación
-
Gasolina
+
Resistencia al desgaste
+++
+++
