Item number: 0109860
6 Variants

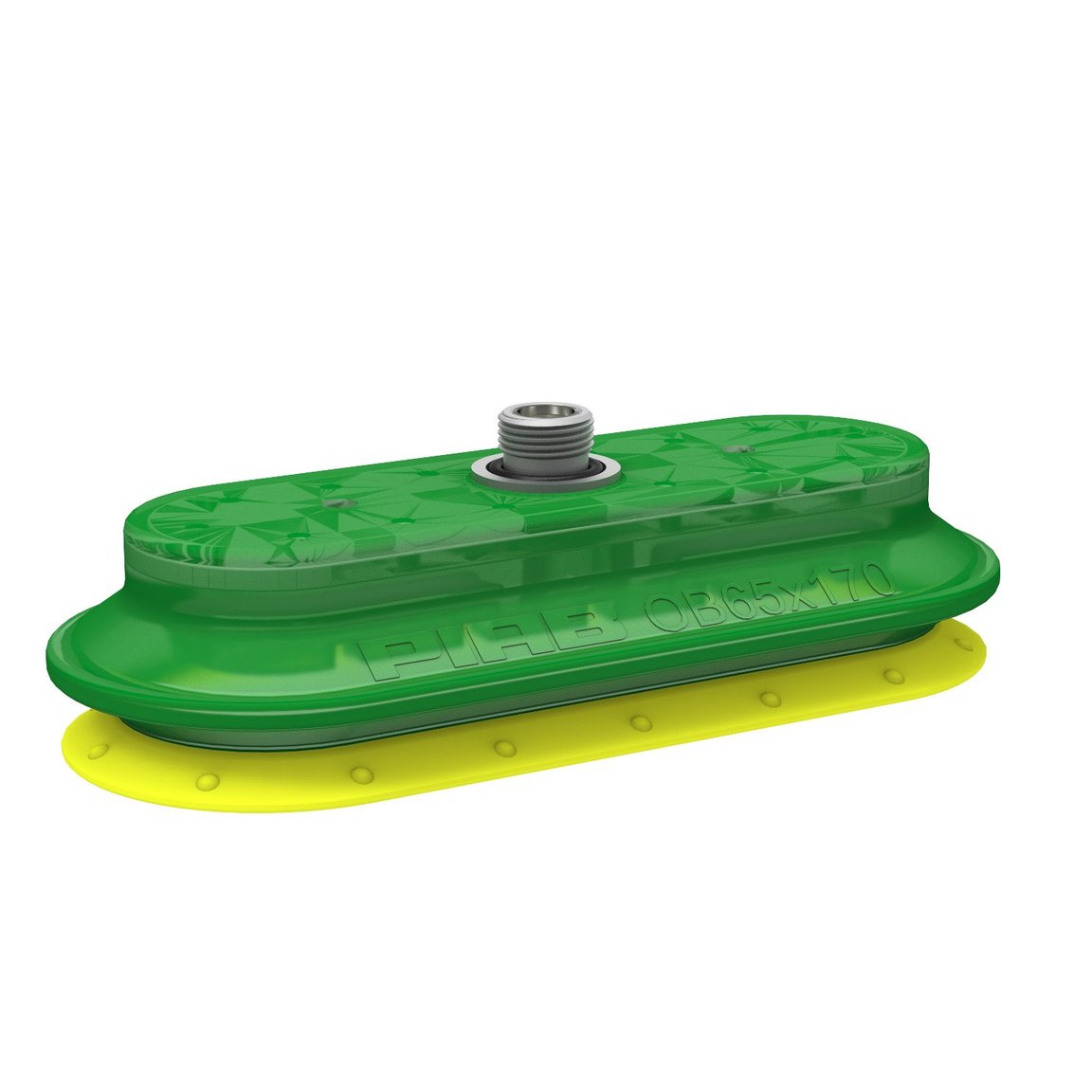

Suction cup OB65x170P Polyurethane 30/60, thread insert G3/8" male, with mesh filter
Login or create account to access all our content and features!
Variants
- 0108676
- 0108677
- 0109860
- 0109861
- 0109916
- 0109917
Features
- Adecuada para ajuste de nivel. Puede manipular objetos con diferentes alturas y formas, por ejemplo placas realzadas o acanaladas.
- Movimiento de elevación para separar objetos finos y pequeños.
- Ventosa 2 colores: El fuelle y el labio de sellado de diferentes durezas, la hacen una ventosa fuerte y estable y al mismo tiempo, suave y flexible.
- Las ventosas DURAFLEX®, fabricadas en un material especialmente desarrollado, ofrecen la elasticidad de la goma y la resistencia al desgaste del poliuretano. Este material no deja marcas en los objetos manipulados.
Automoción
- Extracción de piezas de plástico
- Ensamblaje de componentes para revestimiento interior y exterior
Embalaje
- Cajas y otros envases
- Alimentación y clasificación de tarjetas/tapas
- Montaje y apertura/cierre de cajas de cartón
- Recogida, colocación y empaquetado robotizados
- Alimentación de cartón rotativo
- Alimentación de láminas antideslizantes
- Conformado y carga/descarga de bandejas
Plásticos
- Extracción de piezas de plástico
General
Material
Poliuretano (PU)
Characteristics
Corrugado / cartón
Modelo de ventosa
OB
Volumen
175 cm³
Peso, mín.
241 g
Fitting
Opciones de conexión
Filtro de red
Tamaño de conexión
3/8"
Modelo de conexión
Macho
Modelo de conexión
Rosca G
Dimension
Altura
51.5 mm
Longitud
177 mm
Exterior Dimensiones, mín.
177 mm
Amplitud
76 mm
Performance - lifting forces
OB65x170P PU30 PU60
20 -kPa
119 N
141 N
60 -kPa
335 N
379 N
90 -kPa
541 N
532 N
Material
Nombre
Polyurethane (PU60)
Color
GreenTransparent
Temperature
50 - 122 °F
Dureza
60 °Shore A
Material
Nombre
Polyurethane (PU30)
Color
Yellow
Temperature
50 - 122 °F
Dureza
30 °Shore A
Material resistance
Alcohol
n/a
Ácidos concentrados
+
Etanol
+
Hidrólisis
+
Metanol
-
Aceite
+++
Oxidación
-
Gasolina
+
Resistencia al desgaste
+++
+++
Material resistance
Alcohol
n/a
Ácidos concentrados
+
Etanol
+
Hidrólisis
+
Metanol
-
Aceite
+++
Oxidación
-
Gasolina
+
Resistencia al desgaste
+++
+++
