Item number: 0207660
9 Variants

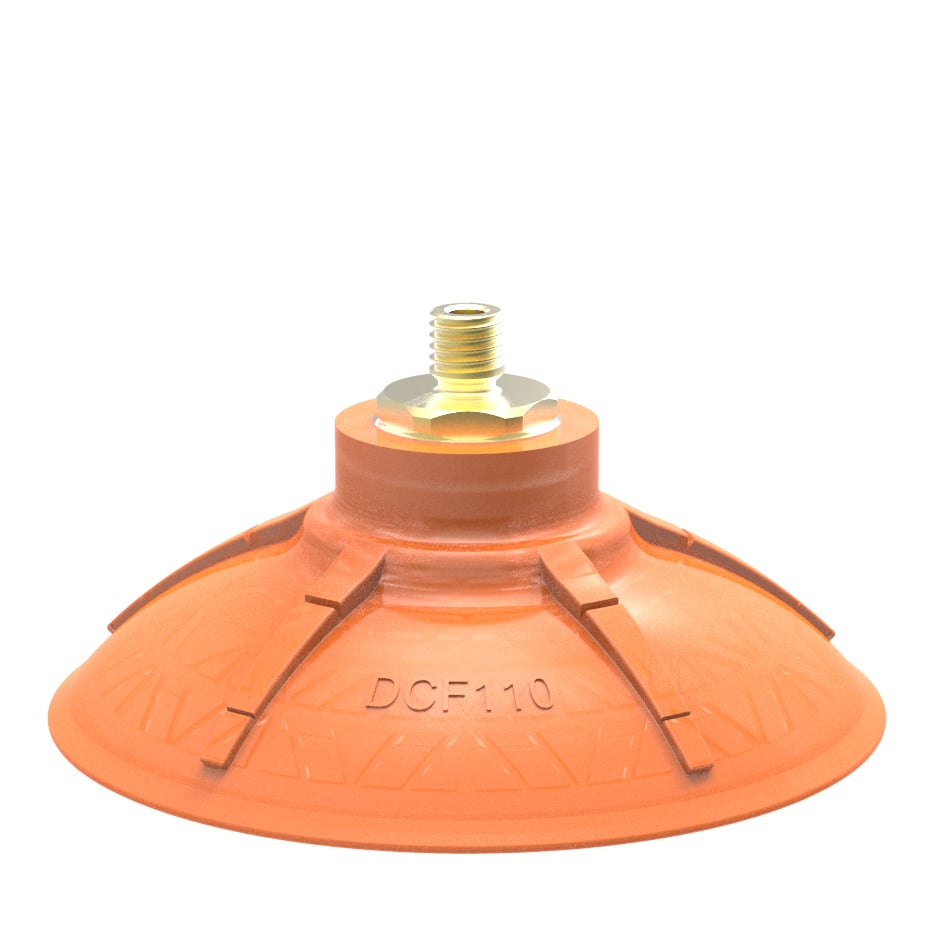

Suction cup DCF110P Polyurethane 60 M10x1,5 male with mesh filter
Login or create account to access all our content and features!
Variants
- 0206545
- 0206546
- 0206547
- 0206548
- 0206549
- 0206796
- 0209187
- 0207680
- 0207660
Features
- Speziell entwickelte Friction-Saugnäpfe für gewölbte oder flache ölige Oberflächen wie Bleche bei der Metallumformung.
- Langlebiges Material, normaler Verschleiß am Friction-Saugnapf beeinträchtigt die Langzeit-Scherkraftleistung nicht.
- Die beste Wahl, wenn > 0,1g/m2 Pressenöl auf den Blechen verwendet wird, aber auch sehr gut für trockene Metallbleche geeignet.
- Ein verfeinertes internes Friction-Muster bietet zusätzliche Griffigkeit, typischerweise 3-5 Mal mehr als entsprechende herkömmliche Saugnäpfe.
- Schlankes Design, das sich leicht an konvexe oder konkave Oberflächen anpasst. Die dünnen und biegsamen Sauger in Kombination mit einem speziellen inneren Friction-Muster maximieren die Griffigkeit.
- DURAFLEX®-Saugnäpfe werden aus einem speziell entwickelten Material hergestellt, das die Elastizität von Gummi und die Verschleißfestigkeit von Polyurethan hat. Das Material hinterlässt keine Spuren auf den behandelten Objekten und verfügt über ein fantastisches Formgedächtnis, auch nach hunderttausenden von Zyklen.
Automobilbau
- Karosserieseiten und Rahmen
- Abstapeln
- Ergonomische Werkzeuge für die Türmontage/-demontage
- Montage und Installation von Treibstofftanks
- Montage und Installation von Glasteilen
General
Material
Polyurethan (PU)
Characteristics
Öliges Blech
Saugnapfmodell
DCF
Volumen
53.6 cm³
Gewicht, min.
101.1 g
Fitting
Material
SS
Befestigungsoptionen
Filtersieb
Anschlußgewinde
M10
Befestigungsart
Aussengewinde
Befestigungstyp
M-Gewinde
Dimension
Höhe
44.6 mm
Außendurchmesser, betätigt
121 mm
Außendurchmesser, min.
112.5 mm
Performance - lifting forces
DCF110P Dry metal sheet
60 -kPa
315 N
377 N
90 -kPa
436 N
573 N
Performance - lifting forces
DCF110P Oily metal sheet
60 -kPa
313 N
286 N
90 -kPa
433 N
358 N
Material
Name
Polyurethane (PU60)
Farbe
Orange
Temperature
50 - 122 °F
Härtegrad
60 °Shore A
Material resistance
Alkohol
n/a
Konzentrierte Säuren
+
Etanol
+
Hydrolyse
+
Metanol
-
Öl
+++
Oxidation
-
Benzin
+
Verschleißfestigkeit
+++
+++
Dimensional drawings
