Item number: 0213916
10 Variants

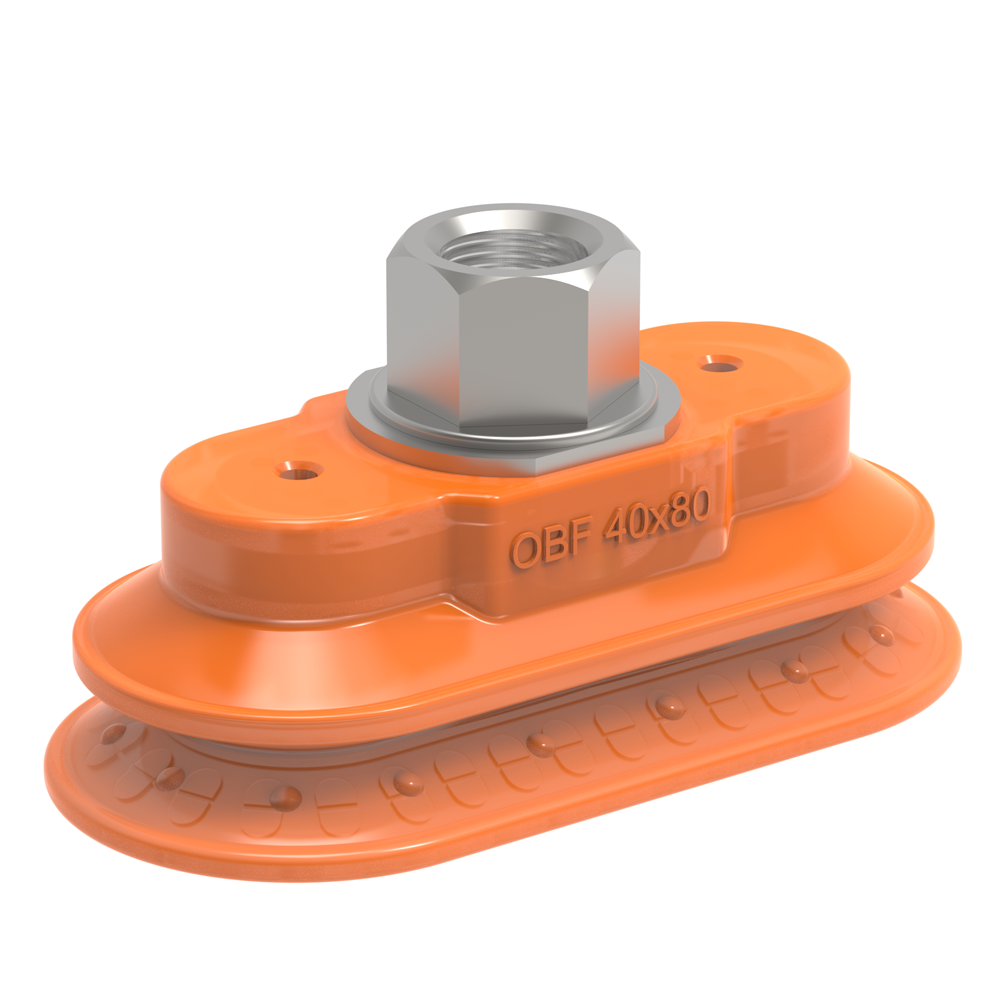

Suction cup OBF40X80P Polyurethane 60, G1/4” female
Speziell entwickelte Friction Sauger für ölige Oberflächen, wie z.B. Bleche in der Umformtechnik. Dank des sehr guten "Grip" auf öligen Oberflächen ist der Reib...
Read more
Login or create account to access all our content and features!
Variants
- 0212799
- 0212801
- 0212802
- 0212792
- 0211404
- 0213930
- 0213924
- 0213916
- 0213920
- 0242505
Features
- "Friction cups" wurden speziell für ölige Oberflächen, wie Bleche in der Umformtechnik, entwickelt.
- Normaler Verschleiß der "Friction cups" beeinträchtigt langfristig nicht den Reibwiderstand des Saugers.
- Beste Wahl bei mehr als 0,1 g/ m² (Pressen-)Öl auf der Blechoberfläche.
- Dank des sehr guten "Grip" auf öligen Oberflächen ist der Reibwiderstand des "Friction cup" bei großen Querkräften bis zu 2–4 mal höher als bei vergleichbaren "konventionellen" Saugnäpfen.
- Das "OBF" Design eignet sich für längliche Objekte mit gewölbten und glatten Flächen. Für Karosserieteile, die wir zum Beispiel in der Automobilindustrie vorfinden.
- Montage-Option: Aussengewinde G3/8" mit einer Schwenkfunktion für eine einfache Positionierung das ovalen Saugnapfes.
- Das DURAFLEX® Material kennzeichnet sich durch die Elastizität des Gummis in Verbindung mit der Verschleißfestigkeit des Polyurethans aus und hinterlässt keine Abdrücke.
- Geeignet zum Höhenausgleich
Automobilbau
- Karosserieseiten und Rahmen
- Abstapeln
- Ergonomische Werkzeuge für die Türmontage/-demontage
- Montage und Installation von Treibstofftanks
- Montage und Installation von Glasteilen
General
Material
Polyurethan (PU)
Characteristics
Öliges Blech
Saugnapfmodell
OBF
Gewicht
22.36 - 61.6 g
Fitting
Material
Brass
Befestigungsoptionen
Kein
Anschlußgewinde
1/4"
Befestigungsart
Innengewinde
Befestigungstyp
G-Gewinde
Dimension
Höhe (Normal state)
39.6 mm
Höhe 2 (Actuated state)
31.2 mm
Länge
79.3 mm
Länge, betätigt
80.5 mm
Weite
40.1 mm
Weite, betätigt
39.1 mm
Performance - lifting forces
OBF40x80P Dry metal sheet
60 -kPa
72 N
44 N
90 -kPa
106 N
54 N
Performance - lifting forces
OBF40x80P Oily steel plate
60 -kPa
72 N
25 N
90 -kPa
102 N
32 N
Material
Name
Polyurethane (PU55)
Farbe
Orange
Temperature
50 - 122 °F
Härtegrad
55 °Shore A
Material
Name
Polyurethane (PU60)
Farbe
GreenTransparent
Temperature
50 - 122 °F
Härtegrad
60 °Shore A
Material resistance
Alkohol
n/a
Konzentrierte Säuren
+
Etanol
+
Hydrolyse
+
Metanol
-
Öl
+++
Oxidation
-
Benzin
+
Verschleißfestigkeit
+++
+++
Material resistance
Alkohol
n/a
Konzentrierte Säuren
+
Etanol
+
Hydrolyse
+
Metanol
-
Öl
+++
Oxidation
-
Benzin
+
Verschleißfestigkeit
+++
+++
