Item number: 0121437
7 Variants

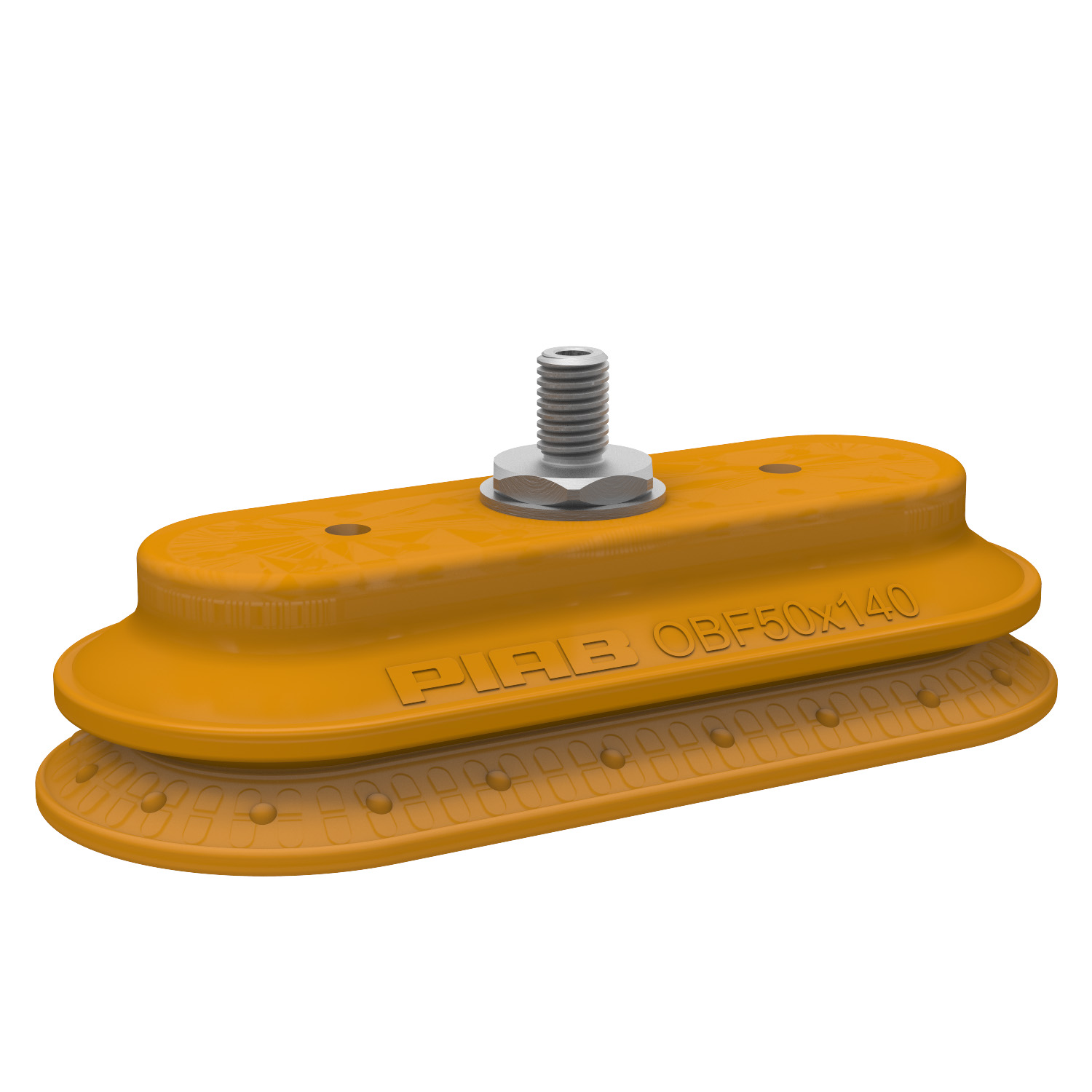

Suction cup OBF50x140P Polyurethane 55/60, M10x1.5 male
Speziell entwickelte Friction Sauger für ölige Oberflächen, wie z.B. Bleche in der Umformtechnik. Dank des sehr guten "Grip" auf öligen Oberflächen ist der Reib...
Read more
Login or create account to access all our content and features!
Variants
0122288
0119125
0121437
0119127
0213931
0213917
0213921
Features
- "Friction cups" wurden speziell für ölige Oberflächen, wie Bleche in der Umformtechnik, entwickelt.
- Normaler Verschleiß der "Friction cups" beeinträchtigt langfristig nicht den Reibwiderstand des Saugers.
- Beste Wahl bei mehr als 0,1 g/ m² (Pressen-)Öl auf der Blechoberfläche.
- Dank des sehr guten "Grip" auf öligen Oberflächen ist der Reibwiderstand des "Friction cup" bei großen Querkräften bis zu 2–4 mal höher als bei vergleichbaren "konventionellen" Saugnäpfen.
- Das "OBF" Design eignet sich für längliche Objekte mit gewölbten und glatten Flächen. Für Karosserieteile, die wir zum Beispiel in der Automobilindustrie vorfinden.
- Montage-Option: Aussengewinde G3/8" mit einer Schwenkfunktion für eine einfache Positionierung das ovalen Saugnapfes.
- Das DURAFLEX® Material kennzeichnet sich durch die Elastizität des Gummis in Verbindung mit der Verschleißfestigkeit des Polyurethans aus und hinterlässt keine Abdrücke.
- Geeignet zum Höhenausgleich
Automobilbau
- Karosserieseiten und Rahmen
- Abstapeln
- Ergonomische Werkzeuge für die Türmontage/-demontage
- Montage und Installation von Treibstofftanks
- Montage und Installation von Glasteilen
General
Material
Polyurethan (PU)
Characteristics
Öliges Blech
Saugnapfmodell
OBF
Volumen
95 cm³
Gewicht
172 - 190 g
Fitting
Befestigungsoptionen
Kein
Anschlußgewinde
M10×1.5
Befestigungsart
Aussengewinde
Befestigungstyp
M-Gewinde
Dimension
Höhe
40.5 mm
Länge
157 mm
Weite (1)
68 mm
Performance - lifting forces
OBF50x140P Dry metal sheet
60 -kPa
325 N
328 N
90 -kPa
438 N
415 N
Performance - lifting forces
OBF50x140P Oily steel plate
60 -kPa
246 N
271 N
90 -kPa
372 N
347 N
Material
Name
Polyurethane (PU55)
Farbe
Orange
Temperature
50 - 122 °F
Härtegrad
55 °Shore A
Material
Name
Polyurethane (PU60)
Farbe
GreenTransparent
Temperature
50 - 122 °F
Härtegrad
60 °Shore A
Material resistance
Alkohol
n/a
Konzentrierte Säuren
+
Etanol
+
Hydrolyse
+
Metanol
-
Öl
+++
Oxidation
-
Benzin
+
Verschleißfestigkeit
+++
+++
Material resistance
Alkohol
n/a
Konzentrierte Säuren
+
Etanol
+
Hydrolyse
+
Metanol
-
Öl
+++
Oxidation
-
Benzin
+
Verschleißfestigkeit
+++
+++
