Item number: 0109857
6 Variants

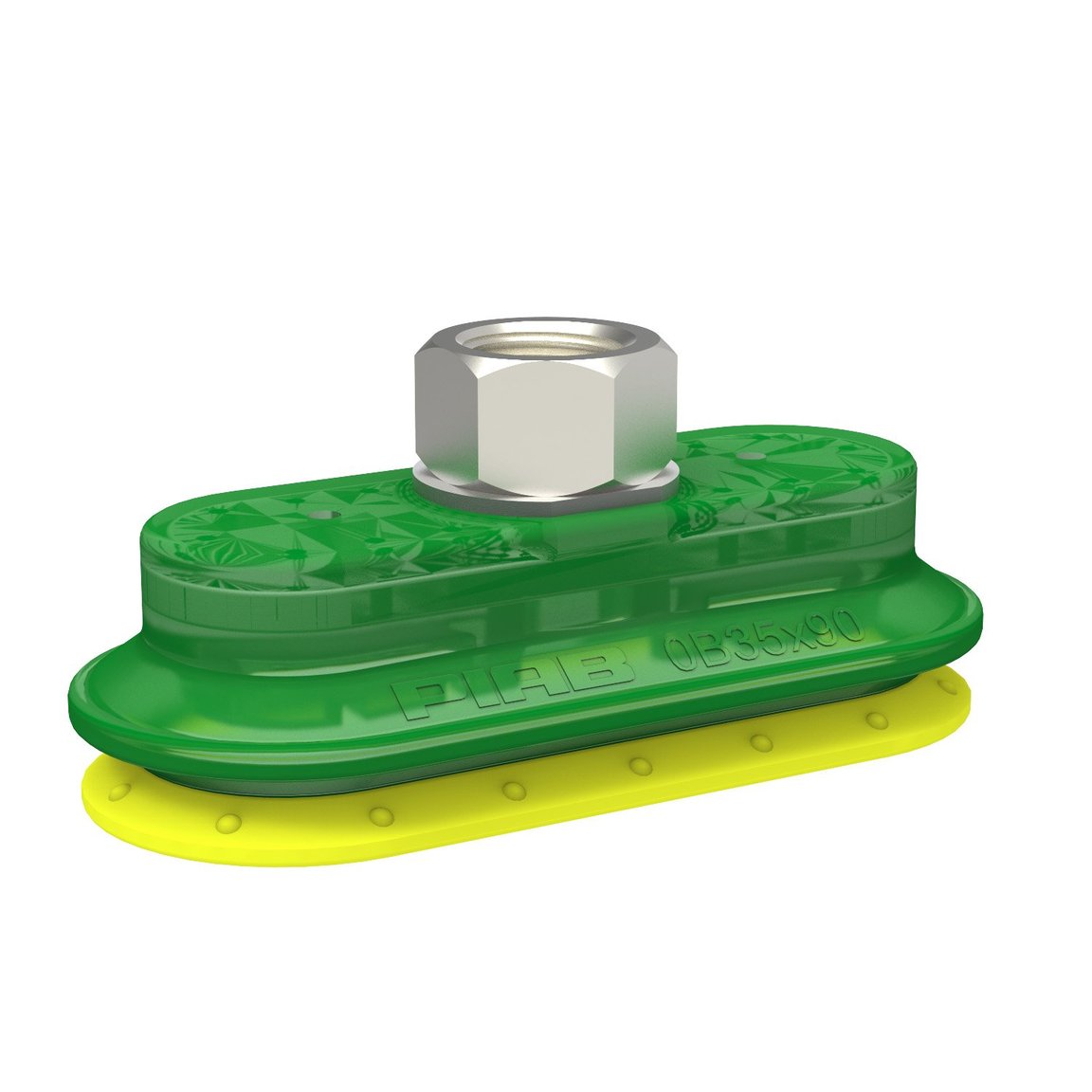

Suction cup OB35x90P Polyurethane 30/60, 3/8" NPSF female
Die ovalen Saugnäpfe sind für die Handhabung von langen, schmalen Gegenständen sowie Oberflächen geeignet, wenn eine maximale Hubkraft gewünscht wird. Ovale Sau...
Read more
Login or create account to access all our content and features!
Variants
0108672
0108673
0109856
0109857
0109912
0109913
Features
- Geeignet zum Höhenausgleich. Können Gegenstände mit Niveauunterschieden hantieren, zum Beispiel geprägte oder gewellte Bleche.
- Hubbewegungen können genutzt werden, um dünne Teile zu separieren.
- PU30°/60°: Der Balg und die Lippe haben unterschiedliche Härtegrade. Hierdurch sind sie stark und stabil und ebenso weich und flexibel.
- DURAFLEX® Saugnäpfe sind aus einem speziell entwickelten Polyurethan hergestellt. Dieses Material vereint die Elastizität von Gummi mit der Haltekraft von Kunststoff. DURAFLEX® ist abdruckfrei.
Automobilbau
- Formtrennung von Kunststoffteilen
- Montage von Innen- und Außenbauteilen
Verpackung
- Schachteln und Behälter
- Karten-/Deckelzuführung und -sortierung
- Kisten/Kartons aufrichten, Kisten/Kartons öffnen und schließen
- Roboter-Pick-And-Place und Verpacken
- Rotationskartonzufuhr
- Zwischenlagenzufuhr
- Schalen formen, Schalen entladen und beladen
Kunststoffe
- Formtrennung von Kunststoffteilen
General
Material
Polyurethan (PU)
Characteristics
Wellpappe
Saugnapfmodell
OB
Volumen
38 cm³
Gewicht, min.
55 g
Fitting
Befestigungsoptionen
Kein
Anschlußgewinde
3/8"
Befestigungsart
Innengewinde
Befestigungstyp
NPSF-Gewinde
Dimension
Höhe
40.25 mm
Länge
95.6 mm
Außendurchmesser, min.
95.6 mm
Weite
42.4 mm
Performance - lifting forces
OB35x90P PU30 PU60
20 -kPa
42 N
48 N
60 -kPa
119 N
73 N
90 -kPa
174 N
100 N
Material
Name
Polyurethane (PU30)
Farbe
Yellow
Temperature
50 - 122 °F
Härtegrad
30 °Shore A
Material
Name
Polyurethane (PU60)
Farbe
GreenTransparent
Temperature
50 - 122 °F
Härtegrad
60 °Shore A
Material resistance
Alkohol
n/a
Konzentrierte Säuren
+
Etanol
+
Hydrolyse
+
Metanol
-
Öl
+++
Oxidation
-
Benzin
+
Verschleißfestigkeit
+++
+++
Material resistance
Alkohol
n/a
Konzentrierte Säuren
+
Etanol
+
Hydrolyse
+
Metanol
-
Öl
+++
Oxidation
-
Benzin
+
Verschleißfestigkeit
+++
+++
