Artikelnummer: 0213916
10 Varianter

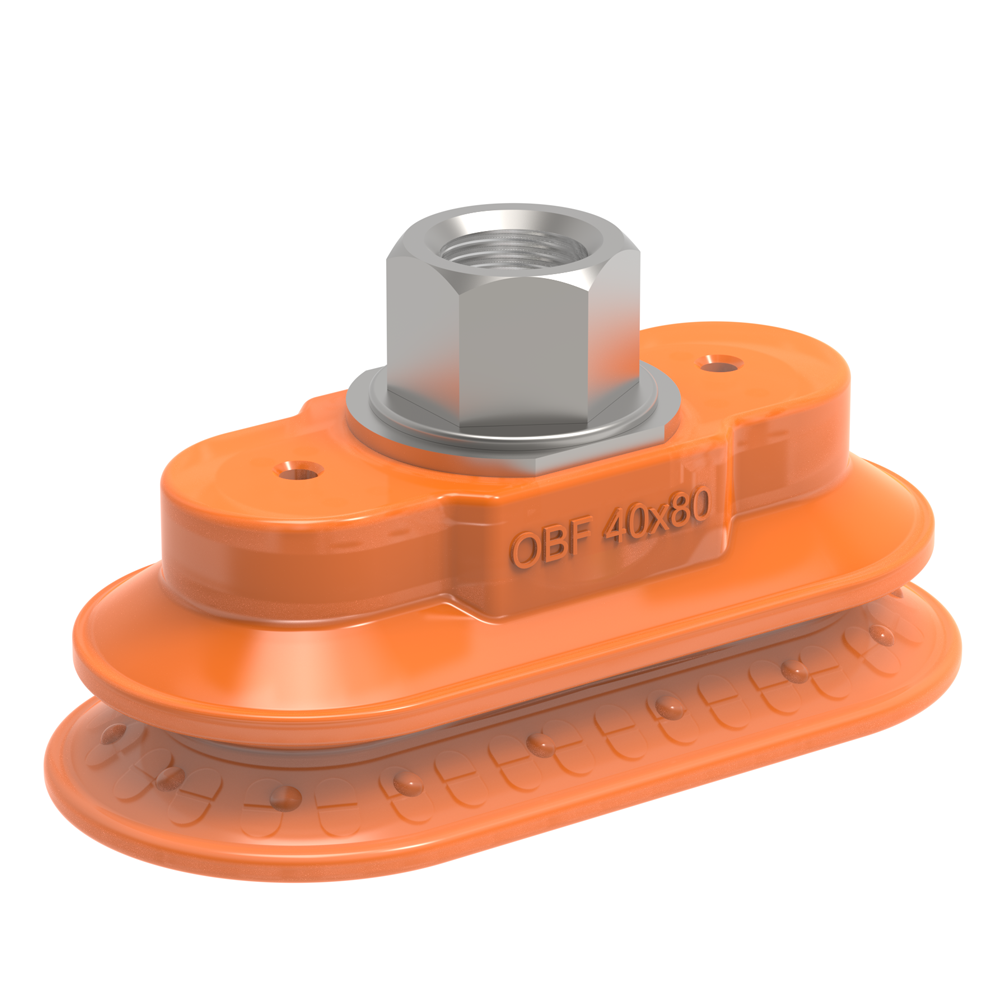

Suction cup OBF40X80P Polyurethane 60, G1/4” female
Logga in eller skapa ett konto för att komma åt allt vårt innehåll och alla funktioner!
Välj variant
- 0212799
- 0212801
- 0212802
- 0212792
- 0211404
- 0213930
- 0213924
- 0213916
- 0213920
- 0242505
Funktioner
- Specialutvecklade friktionssugkoppar för oljiga ytor, såsom plåt i metallformningsprocesser.
- Normalt slitage på sugkopparna kommer inte att försämra friktionskraftens prestanda på lång sikt.
- Bästa valet om >0,1 g/m² pressolja används på plåtarna.
- Tack vare det kraftiga greppet på oljiga ytor kan sugkopparna motstå höga acceleration/bromskrafter; typiskt 2–4 gånger högre än motsvarande konventionella sugkoppar.
- Konstruktionen "OBF" är lämplig för avlånga föremål med välvda eller flata ytor, till exempel karosseridelar inom fordonsindustrin.
- Sugkopparna kan hantera föremål med höjdskillnader.
- Valmöjligheter för fästen, yttre gänga G3/8", med vridfunktion före låsning, för enkel positionering av den ovala sugkoppen.
- DURAFLEX® sugkoppar är tillverkade i ett specialutvecklat material som har gummits elasticitet och polyuretanets slitstyrka. Materialet lämnar inga märken på de föremål som hanteras.
Fordon
- Karossidor och ramar
- Avplockning
- Dörr på/av ergonomiska verktyg
- Montering av gastankar
- Montering av glas
Generell
Material
Polyuretan (PU)
Characteristics
Oljig plåt
Sugkoppsmodell
OBF
Vikt
22.36 - 61.6 g
Fäste
Material
Mässing
Kopplingsval
Inget val
Storlek på fäste
1/4"
Stil på fäste
Invändig
Typ av fäste
G-gänga
Dimension
Höjd (Normal state)
39.6 mm
Höjd 2 (Actuated state)
31.2 mm
Längd
79.3 mm
Längd, aktiverad
80.5 mm
Bredd
40.1 mm
Bredd, aktiverad
39.1 mm
Prestanda - lyftkraft
OBF40x80P Oily steel plate
60 -kPa
72 N
25 N
90 -kPa
102 N
32 N
Prestanda - lyftkraft
OBF40x80P Dry metal sheet
60 -kPa
72 N
44 N
90 -kPa
106 N
54 N
Material
Namn
Polyurethane (PU55)
Färg
Orange
Temperatur
50 - 122 °F
Hårdhetsgrad
55 °Shore A
Material
Namn
Polyurethane (PU60)
Färg
GreenTransparent
Temperatur
50 - 122 °F
Hårdhetsgrad
60 °Shore A
Materialbeständighet
Alkohol
n/a
Koncentrerade syror
+
Etanol
+
Hydrolys
+
Metanol
-
Olja
+++
Oxidering
-
Bensin
+
Nötning
+++
+++
Materialbeständighet
Alkohol
n/a
Koncentrerade syror
+
Etanol
+
Hydrolys
+
Metanol
-
Olja
+++
Oxidering
-
Bensin
+
Nötning
+++
+++
