General
Suction cup shape
Deep Concave
Application
Oily sheet metal
Characteristics
Oily sheet metal
Material
Polyurethane (PU)
Suction cup model

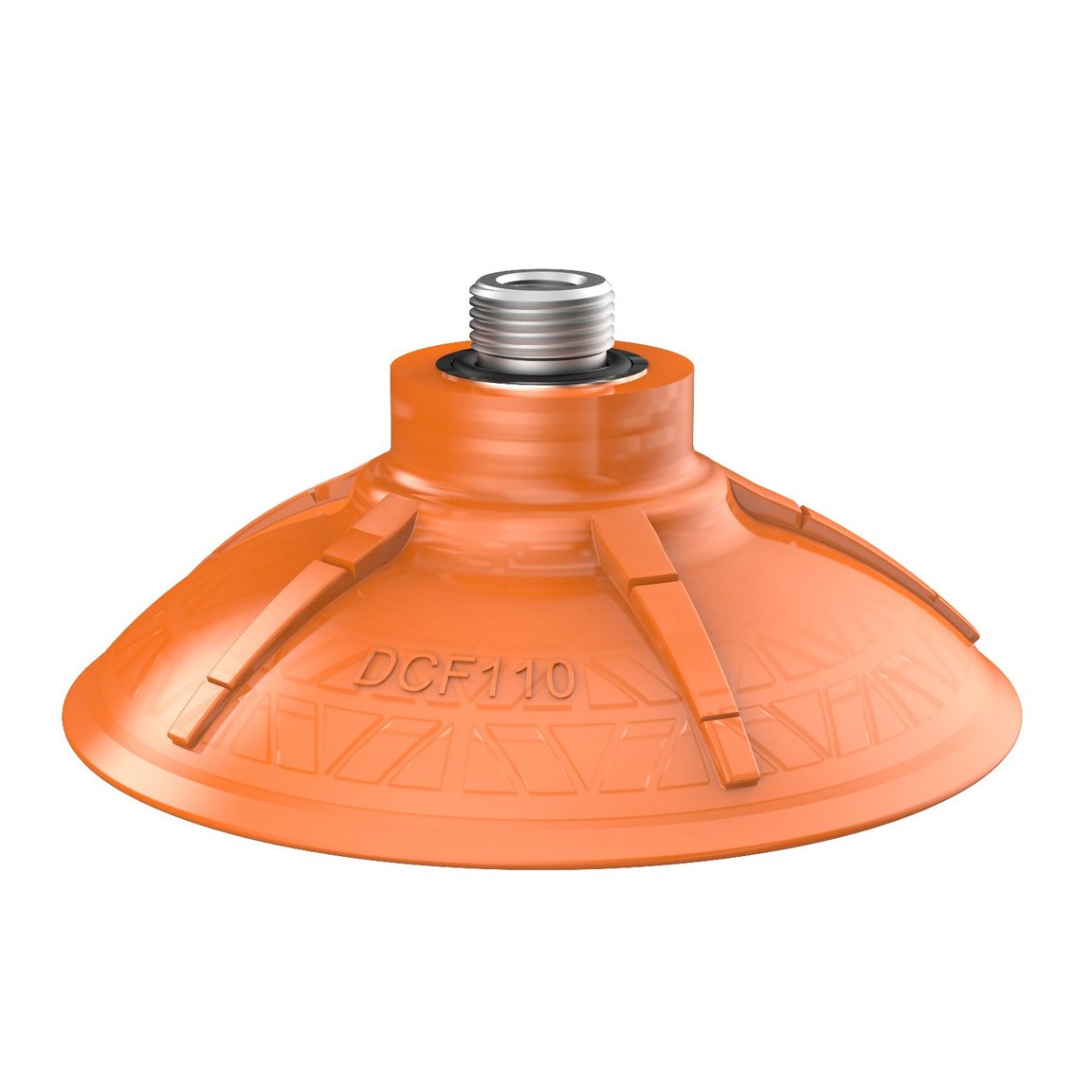

DCF110P Oily metal sheet
Specification
Oily metal sheet
Movement, vertical max.
17.2 mm
Curve radius, min.
153 mm
Suction cup model
DCF110P Dry metal sheet
Specification
Dry metal sheet
Fitting option
Filter mesh
Fitting style
Female/Male
Outer diameter, actuated
121.2 mm
Performance - lifting forces
DCF110P Oily metal sheet
60 -kPa
90 -kPa
DCF110P Dry metal sheet
60 -kPa
90 -kPa
Material
Temperature
10 - 50 °C
10 - 50 °C
10 - 50 °C
Hardness
60 °Shore A
60 °Shore A
30 °Shore A
Wear resistance
+++
+++
+++
Weather and ozone
+++
+++
+++
Dimensional drawings
This activity requires login
Please login or register to receive the full benefits of piab.com.
Values specified in the data sheet are tested at:
- Room temperature: (20⁰C [68⁰F] ± 3⁰C [5.5⁰F])
- Standard atmosphere: (101.3 [29.9 inHg] ± 1.0 kPa [0.3 inHg])
- Relative humidity: 0-100%
- Compressed air quality: DIN ISO 8573-1 class 4
