Item number: 0101435
40 Variants

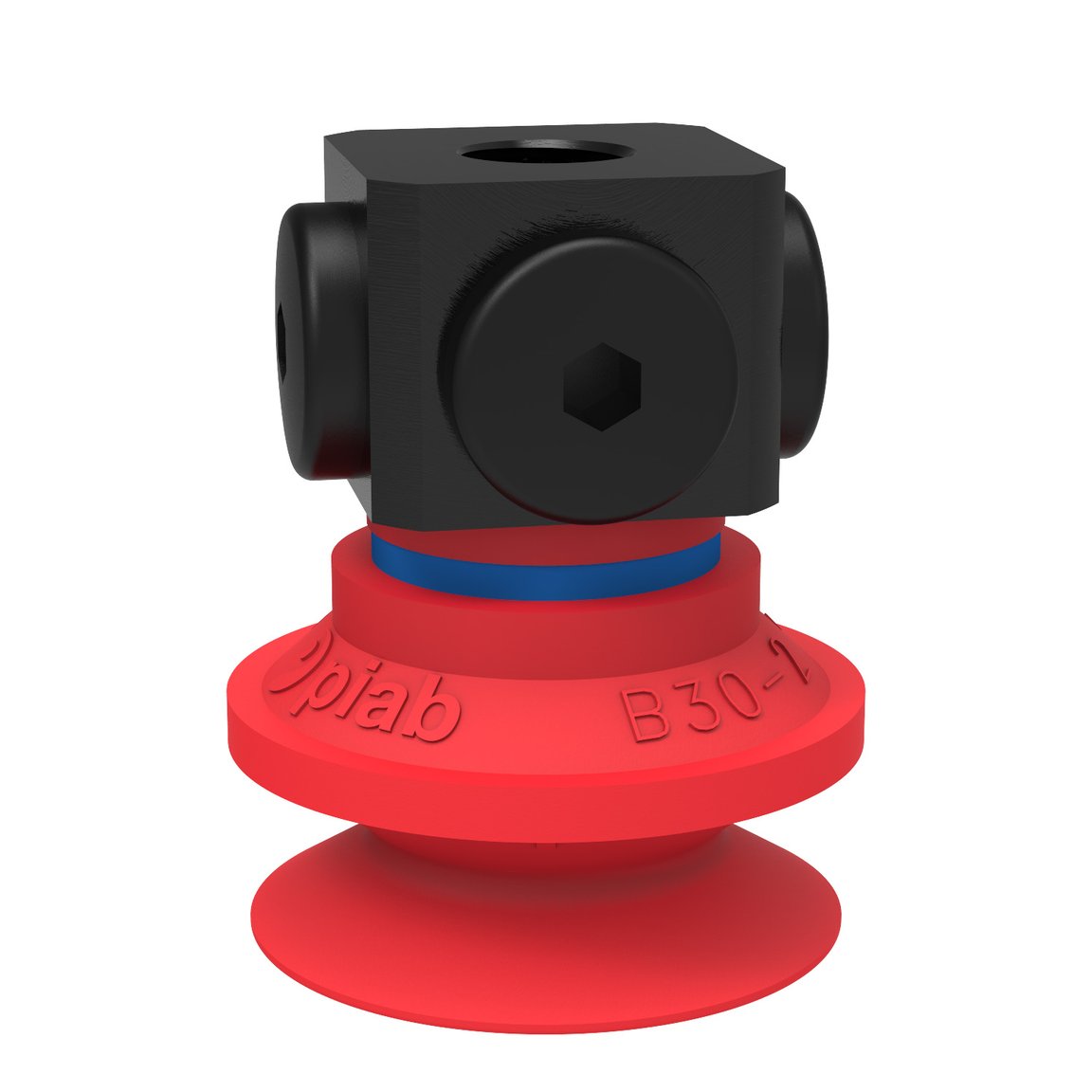

Suction cup B30-2 Silicone, 5x1/8" NPSF female
ショートベローズタイプのカップです。高さの異なったワークや様々な形状のワークの吸着に適しています。薄いワークを剥がすのに適したカップです。材質は、シリコン、検出可能シリコン、クロロプレン、HNBR及びニトリルPVCです。
Login or create account to access all our content and features!
Variants
- 0101103
- 0101104
- 0101417
- 0101418
- 0101419
- 0101420
- 0101421
- 0101422
- 0101423
- 0101424
- 0101425
- 0101426
- 0101427
- 0101430
- 0101431
- 0101432
- 0101433
- 0101434
- 0101435
- 0101436
- 0101437
- 0101438
- 0101440
- 0101442
- 0108077
- 0108078
- 0108168
- 0109845
- 0110343
- 9906494
- 9906882
- 9907862
- 9908688
- 9908767
- 9908768
- 9908769
- 9908770
- 9908772
- 9908773
- 0108167
物流・倉庫
製薬
General
材質
シリコン (SIL)
Characteristics
表面が乾燥した鉄板 , プラスティックインジェクションモールド部品
サクションカップモデル
B
容積
10 cm³
重量, 最小.
7 g
Fitting
金具のオプション
なし
金具 サイズ
5×1/8"
金具タイプ
メネジ
金具タイプ
NPSFネジ
Dimension
高さ
44.2 mm
外 径, アクチュエーテッド
38.4 mm
外 径, 最小
34 mm
Performance - lifting forces
B30-2
20 -kPa
12 N
9.4 N
60 -kPa
22 N
16.6 N
90 -kPa
27 N
22.2 N
Material
名称
Silicone, SIL 50° Shore A
色
Red
Temperature
-40 - 392 °F
硬さ
50 °Shore A
Material resistance
アルコール
++
濃酸
-
エタノール
n/a
加水分解
+
メタノール
n/a
油
-
酸化
+++
石油
-
摩耗抵抗
++
+++
